<描述>：
1.本規范定義了性能和特性，該規范定義了世界范圍的安全要求并制造了過程測試要求。
此規格書對電源板的特性及規格作了描述，并合并安規及生產測試的要求。
2.生產設計理念。 產品設計原理
3.在指定的功率閾值要求或短路條件期間提供過載閂鎖保護。
過熱和短路時，電源自動保護
4.在25°C時，平均故障間隔時間為5萬小時的MTBF和年現場故障率0.5％。
產品可靠性MTBF：50K小時；在25℃下，每年損耗5％。
5.直流輸出電壓必須為安全超低電壓（SELV）和受限功率
DC輸出在安全電壓和功率范圍內
一 電源概述<電源總述>
1.輸入特性<輸入特性>：
（1）輸入電壓<輸入電壓>
輸入電壓范圍<輸入電壓范圍>：90--264Vac
標稱電壓范圍：<額定輸入電壓范圍>：100--240Vac
（2）輸入頻率<輸入頻率>：
標稱頻率<額定頻率>：50 / 60Hz。
變化頻率<調整頻率>：47 / 63Hz
（3）最大輸入電流<最大輸入電流>：
1Arms max在任何輸入電壓和額定值下。直流輸出額定負載
當輸入交流電壓為額定值的下限電壓負載滿載時，最大輸入交流電流1A。
（4）浪涌電流<浪涌電流>：
最大40安培在額定負載和25℃環境下以230Vac輸入進行冷啟動。
當輸出為額定負載，環境溫度為25℃，輸入230Vac冷態起機時的最大浪涌電流小于為40A。
（5）交流漏電流<AC漏電流>：
最大0.25 mA在230Vac輸入下。
當輸入電壓230Vac時，最大漏電流為0.25mA。
2.輸出特性<輸出特性>：
（1）輸出功率<AC輸入115V / 230V，輸出功率>；
最小電壓最大負載負載峰值
9V 0A 3A 4A
注：輸出平均功率時持續工作時間不能超過3分鐘。
（2）組合負載/線路調整率<負載特性/調整率>：
電壓線路調整率負載調整率
9V±3％±5％
（3）波紋和噪音<波紋和噪音>：
電壓紋波和噪聲（最大值）
9V <200MV
用Max測量時，紋波和噪聲如下。帶寬為20MHz，并行為47uF / 0.1uF，在測試點交叉連接。
測試條件：任何負載正常工作下，使用頻譜帶寬為20MHz連接到充電器的輸出端，同時輸出端并連在一起一個47uF的電解電容和一個0.1uF的瓷片電容。
（4）<上升時間>上升時間：
輸出電壓115V / 230Vac＆滿載
9V 150毫秒
（5）保持時間<保持時間>：
輸出電壓115V / 230Vac＆滿載
9V 5毫秒
（6）效率<效率>：
最低78％在115V / 230Vac時輸入和輸出最大值加載。
當輸入115V / 230Vac和輸出最大負載時，最小78％
（7）過沖<過沖>：
最高10％打開或關閉電源時。
在電源開啟或關閉的時候，最大10％。
（8）短路保護<短路保護>
在正常負載下，短路輸出（9V）電路不會損壞電源。消除短路后，電源應能正常工作
在輸出正常帶載短路時，電源被損壞；短路解除時，電源恢復工作。
二 安全（安全規格）
1。絕緣電阻<絕緣電阻>：
輸入至輸出：DC500V 50MQ min（室溫）
輸入到FG：DC500V 50MQ分鐘（在室溫下）
輸出到FG：非隔離
2.絕緣耐壓<絕緣耐壓>：
輸入至輸出：3000Vac 50Hz 1分鐘≤5mA
輸入到FG：DC500V 50MQ分鐘（在室溫下）
輸出到FG：非隔離
3.安全標準<安全標準>：
GB8898-2011； UL / IEC / EN 62368
4. EMC標準<EMC標準>
GB / T13837-2012； GB17625.1-2012； EN 55032 / EN 55035
三 環境要求<環境要求>：
1。溫度<環境溫度>：
工作溫度（工作溫度）：-10℃-40℃，。
儲存溫度（-20℃至85℃）
2。相對濕度<環境濕度>：
工作：相對濕度從10％到90％（無冷凝）
不工作：相對濕度為5％至95％（無冷凝）
3。海拔高度
經營<工作情況下>：到10,000英尺
不工作<非工作情況下>：到20,000英尺
4.冷卻方式<冷卻方式>：
對流空氣<自然冷卻>
5.老化
所有電源均應在溫度可控的環境中于40C±5℃進行老化測試。
所有電源需能承受在40C±5℃的環境中老化
老化標準應遵循以下<老化標準如下>：
溫度條件<溫度條件>：40C±5℃
負載條件<帶載條件>：正常負載
老化時間<老化時間>：4小時
6。振動<振動>：
（1）運行：IEC 721-3-3 3M3
測試標準：國際電工電子委員會
5?9Hz，A = 1.5mm加速度：9?200Hz，加速度5m / s2
（2）運輸<運輸>：
操作：IEC 721-3-2
2M25-9Hz，A = 3.5毫米
9?200Hz，加速度：加速度= 5m / S2
200?500Hz，加速度：加速度= 15m / S2
（3）軸，每軸10個循環。
測試期間不會發生永久性損壞。
在測試過程中不能出現永久性的損壞。
打開/關閉電源后，產品必須恢復到原始狀態
在電源開啟和關閉后，樣機能夠恢復到最初條件。
四 機械<結構參數>：

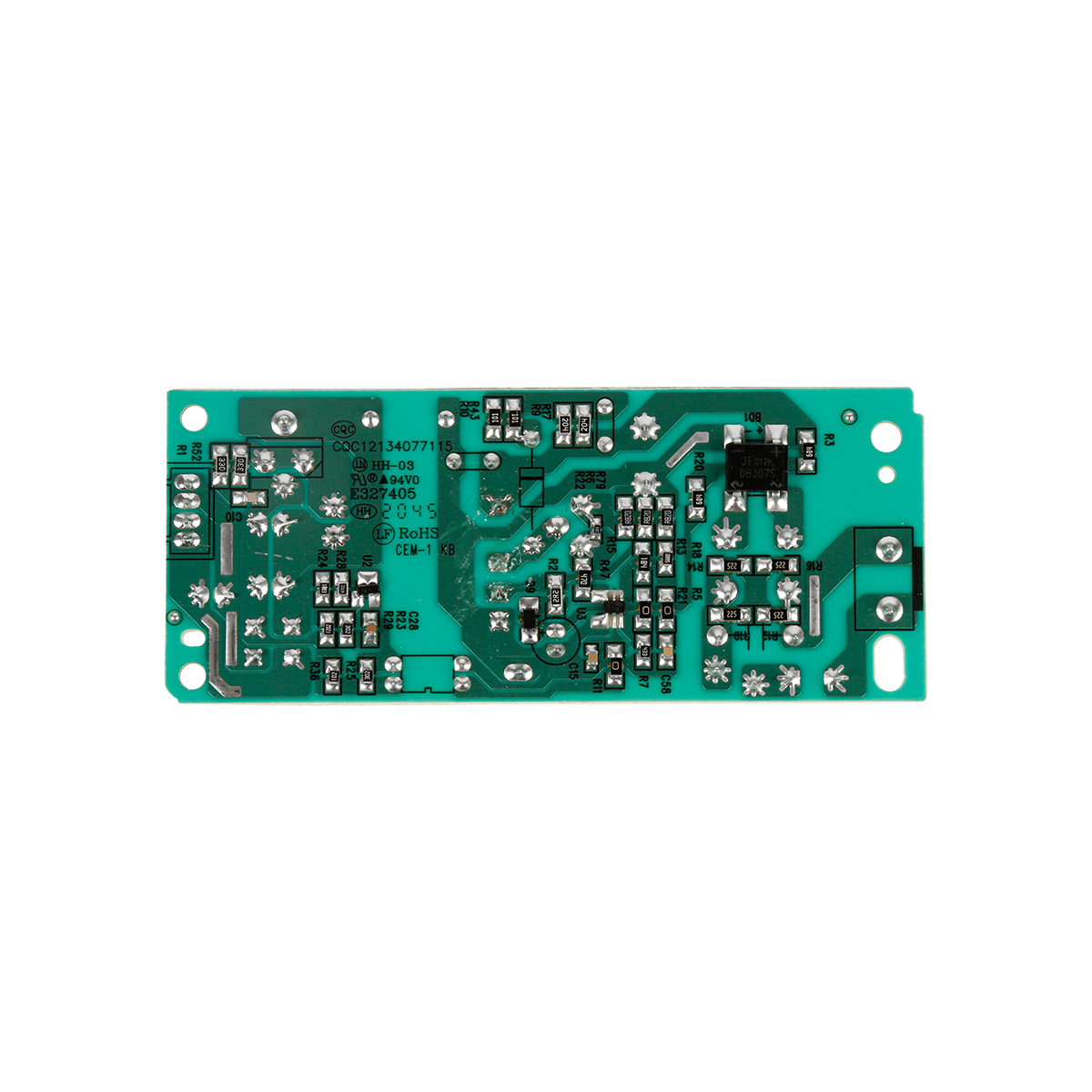

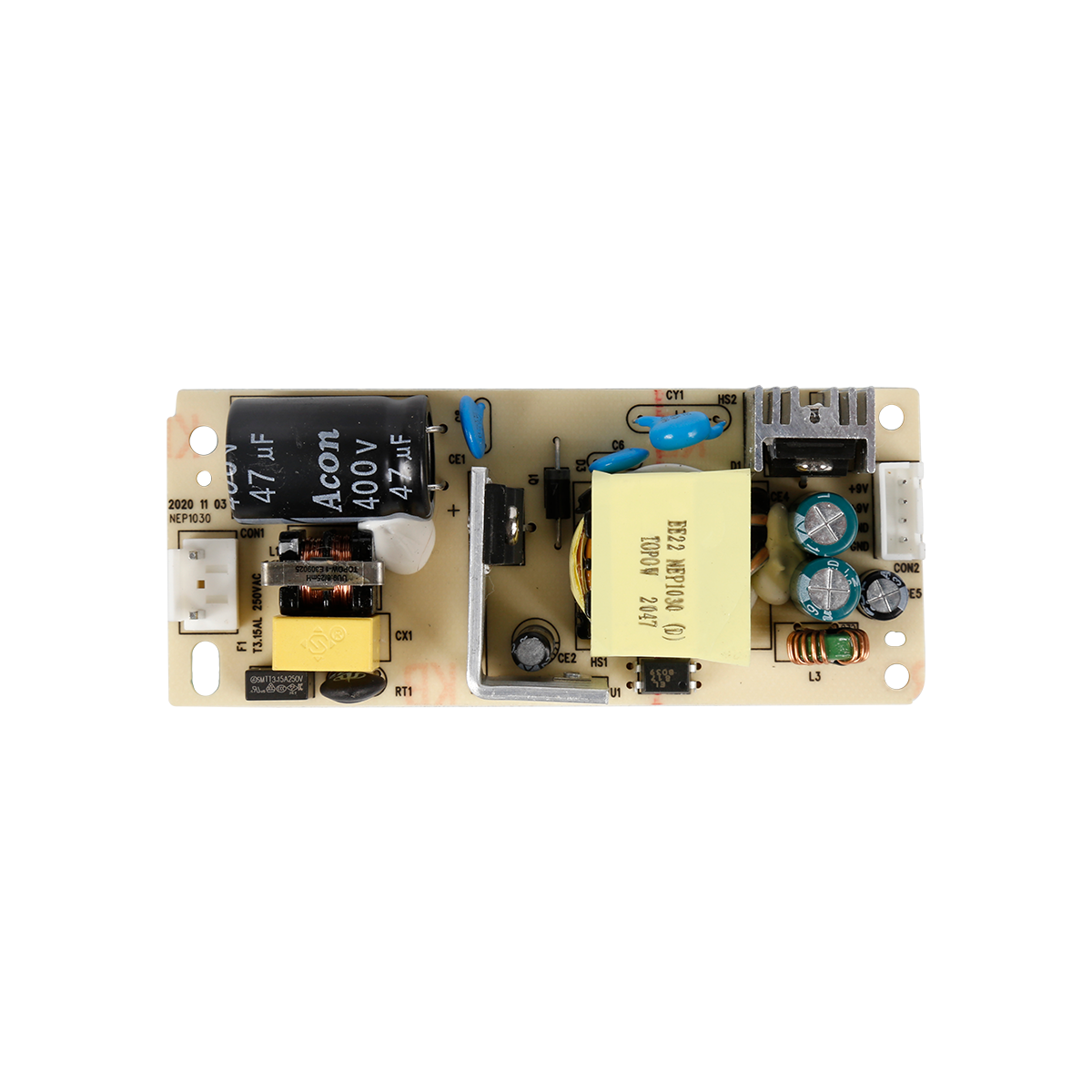

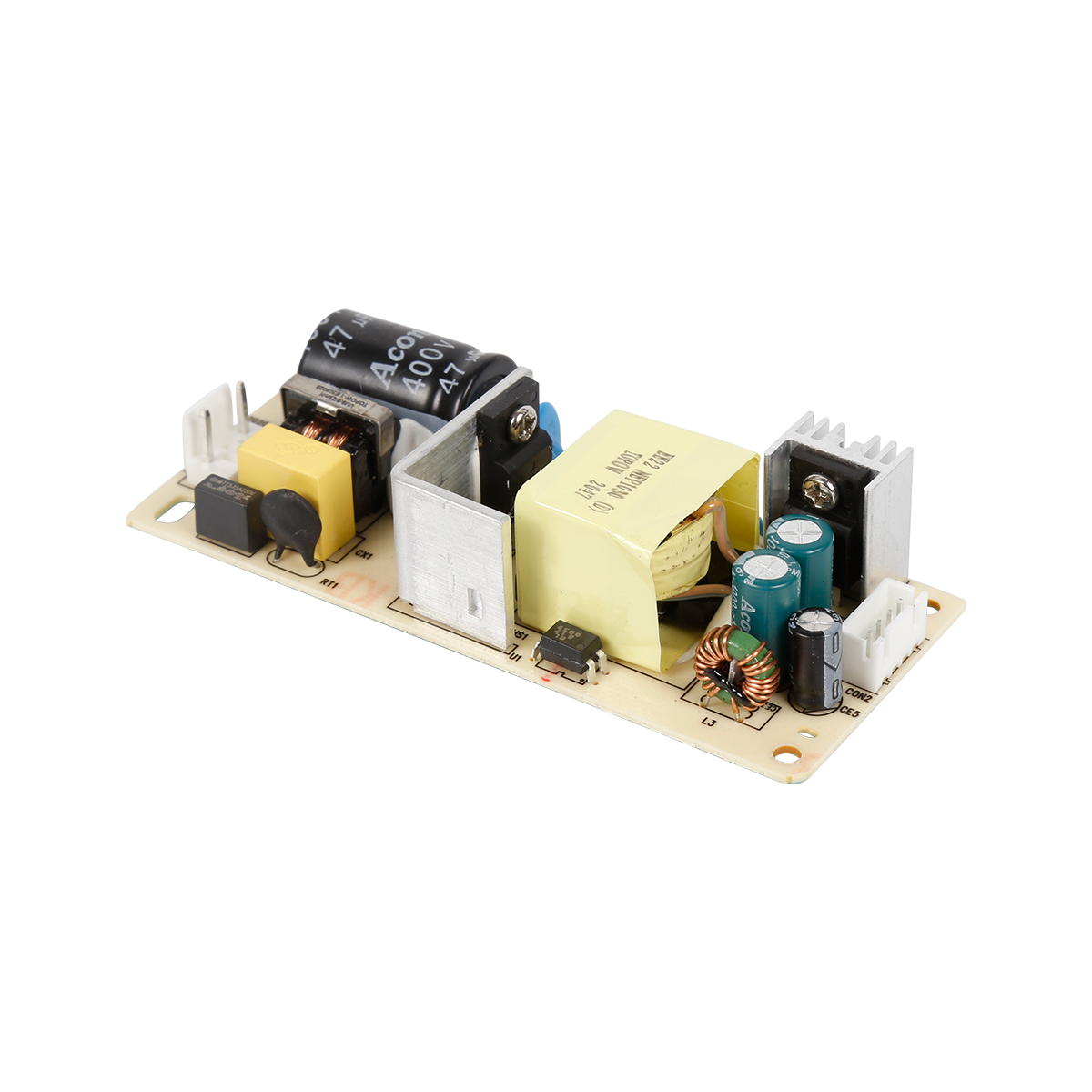

1。尺寸：長：100 *寬：41.5 *高：26毫米
外形尺寸：長：100 *寬：41.5 *高：26毫米
2.輸入連接器<輸入插座>：
該輸入連接器為CON1（3.96MM 3PIN中空）
3. Output-jack <輸出插座>：
此輸出連接器為CON2 2.54MM 4PIN
4。外殼<結構>：開放式框架<敞開式結構>

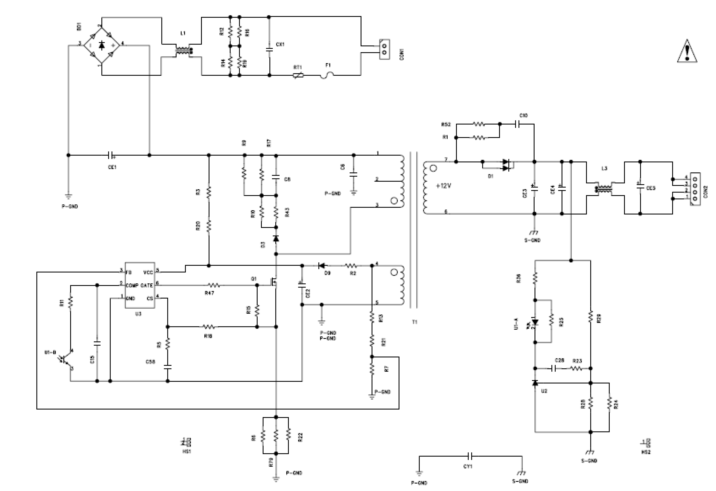

五：SCH:
